Modelo: Isuzu
The file is encrypted. Please fill in the following information to continue accessing it

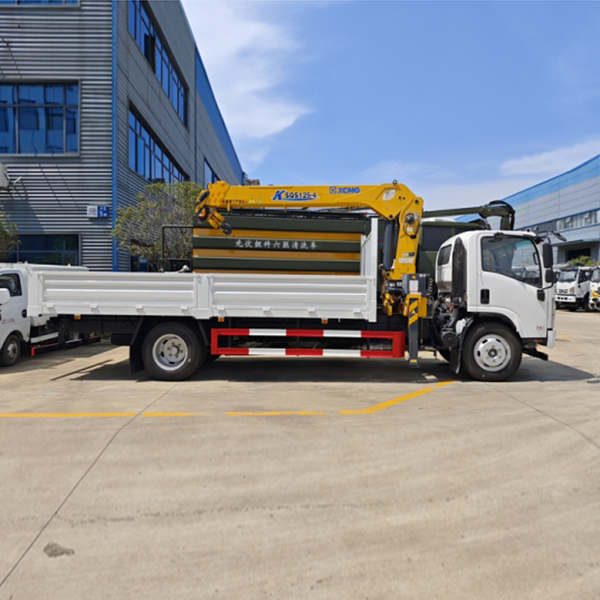

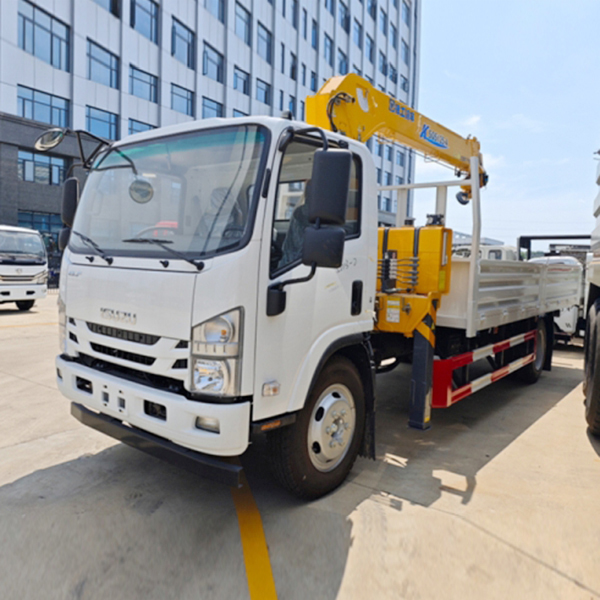

Este guindaste montado em caminhão telescópico do ISUZU XCMG 5ton é baseado no chassi Isuzu 4x2 e está equipado com pneus 7.25R16LT 14PR. O tamanho geral do veículo é de 7030 × 2400 × 3200mm e a distância entre eixos é de 3815 mm. Sua energia é fornecida pelo motor 4HK1-TC51, com uma potência de 190 e um deslocamento de 5.913L.

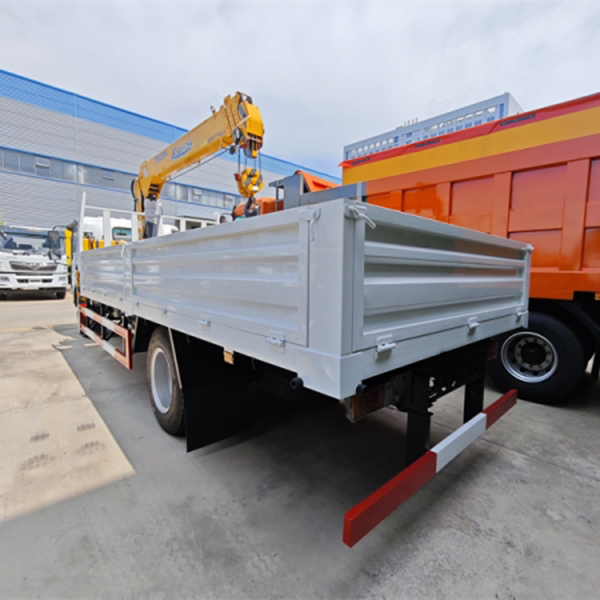

A parte montada superior inclui principalmente uma caixa de carga e um boom do guindaste. O tamanho da caixa de carga é 4100 × 2300 × 550mm, o que pode fornecer um certo espaço de carregamento. O modelo de boom de guindaste instalado é KSQS125-4 e tem desempenho poderoso. O peso máximo de elevação é de 5000 kg, que pode atender às necessidades de elevação de carga mais pesada. A altura máxima de elevação atinge 12,5 metros e pode lidar com operações em posições mais altas. O ângulo de rotação é de 360 graus, que é flexível em operação e pode executar operações de elevação em todas as direções. O espaço de instalação é de 900 mm. O layout de instalação razoável garante a estabilidade da operação do boom do guindaste. O material de proteção é o aço carbono Q235B, que é conectado por soldagem, forte e durável, e pode fornecer proteção confiável para o veículo durante a operação.
Principais parâmetros técnicos:
| Vehicle Description | Brand | |
| GVW(kg) | 8280 | |
| Curb Weight(kg) | 4990 | |
| Loading Weight(kg) | 3095 | |
| Overall Dimension(mm) | 7030*2400*3200 | |
| Wheelbase(mm) | 3815 | |
| Axle Load(kg) | 3000/5280 | |
| Top Speed(km/h) | 105 | |
| Chassis Brand | QL | |
| Chassis Model | QL1080BUKAY | |
| Cabin | Single,LHD,with A/C | |
| Engine | Model | 4HK1-TC51 |
| HP | 190 | |
| Emission Standard | Eu 5 | |
| Displacement/Output(ml/kw) | 5193/141 | |
| Fuel Type | Diesel | |
| Rate Speed(rpm) | 2600 | |
| Maximum Torque(N·m) | 510 | |
| Maximum Torque Speed(rpm) | 1600 | |
| Gearbox | 6Forward/1Reverse Gear | |
| Tyre | 7.50R16LT 14PR | |
| Crane | Crane Model | KSQS125-4 |
| Max. lifting moment(kN·m) | 125 | |
| Max lifting capacity(kg) | 5000 | |
| Max hydaulic outreach(m) | 11.2 | |
| Slewing angle(°) | 360 | |
| Max operating pressure(MPa) | 22 | |
| Recommended pump capacity(L/min) | 40 | |
| Oil tank capacity(L) | 90 | |
Precauções para a operação de um guindaste de caminhão de boom reto:
I. antes da operação
- Verifique o guindaste para conexões firmes, sem corda de aço danificada, sistema hidráulico normal e verifique se as principais peças estão intactas. Verifique também os freios de veículo e a pressão dos pneus. Confirme o solo sólido e plano.
Ii. Durante a operação
- Siga os procedimentos, mantenha o foco. Verifique se o objeto levantado está firmemente ligado. Levante suavemente, evite sobrecarga. Preste atenção nos obstáculos ao estender/retrair o boom. Cuidado perto de ângulos máximos/raios. Observe as anormalidades. Seja cauteloso em condições de vento.
Iii. Após operação
- Retire e conserte o boom, desligue o sistema hidráulico e estacione com segurança. Manter regularmente e treinar operadores.
