Xcmg knuckle boom guindu

obtenha o ultimo preço

Quantidade de pedido mínimo:

Contato Agora

Descrição do produto

Atributos do produto

Embalagem & Entrega

Descrição do produto

Atributos do produto

Modelo: Beiben

Embalagem & Entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descrição do produto

Beiben crane truck（6x4,320hp）XCMG Sq16zk4q 16 Ton Knuckle Boom crane mounted on beiben cargo truck
Emission Standard	EUR 2
Model Name	DTA5250GSS
Chassis model	ND5250GGSA50JQ
Driving Type	6×6 or 6x4
Dimensions
Wheelbase(mm)	5050+1450
Overall Dimension(mm)	11440x2500x3328
cargo box size(mm)	7600x2250x1400
Weights
GVW(kg)	25000
Rated payload weight(kg)	13520
Curb weight(kg)	11010
In the quality of the utilization factor	1.27
Front axle (Mercedes Benz technology)	7 Ton front axle load capacity, Double shoe disc air break system
Rear/middle axle (Mercedes Benz technology)	13Ton/axle (2 axle combined) Dual-circuit air braking system，driving axle, ductalloy axle cover, with wheel side reducer
Front axle span(mm)	1,940
Rear axle span(mm)	1847/1847
Front/rear overhang(mm)	1410/2530
Approach angle(°)	34
Departure angle(°)	24
Max speed(km/h)	80
Engine
Engine model	WD615.44 from Weichai power Co.,Ltd
Engine type	4 stroke water-cooled, overhead camshaft, direct injection, turbo-charge, Intercooling engine
No. of cylinders	straight-6 cylinders
Displacement(L)	9.726L
Max. output (kw/Ps/rpm)	235kw(320ps)/2200 rpm
Max torque/Speed(N.m/rpm)	1250 N.m/1400-1600rpm
Drive Line
Clutch description	¢420,dry single plate, hydraulic control booster,mechnical operation with hydraulic assistance
Transmission	Transmission model: 5S-111JP 8 forwarder,1 reverse gear,manual operation
Braking system	Service brake	Brake gap can be adjusted automatically double circulation air brake system
	Assistant brake	WEVB(Engine exhaust brake)
	Park brake	Spring brake effect to middle and rear tires
Suspension system
Front axle	Semi-elliptic leaf springs shock absorbers
Rear axle	Torsion bar semi-elliptic leaf springs
Electrical Equipment
Voltage	24V
Batteries	2X12V/135Ah
Starter	6.2Kw/24V

Especificação do guindaste

Item	Unit	Parameter
Max Lifting Capacity	kg	16000
Max Lifting Moment	t.m	40
Recommend Power	kw	37
Max Oil Flow of Hydraulic System	L/min	63
Max Pressure of Hydraulic System	Mpa	31.5
Oil Tank Capacity	L	250
Crane Weight	kg	5000
Installation Space	mm	1500
Rotation Angle	°	360°All Rotaion

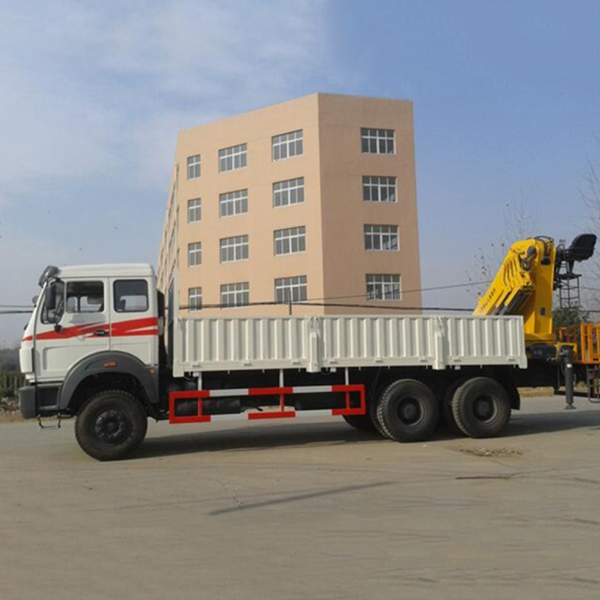

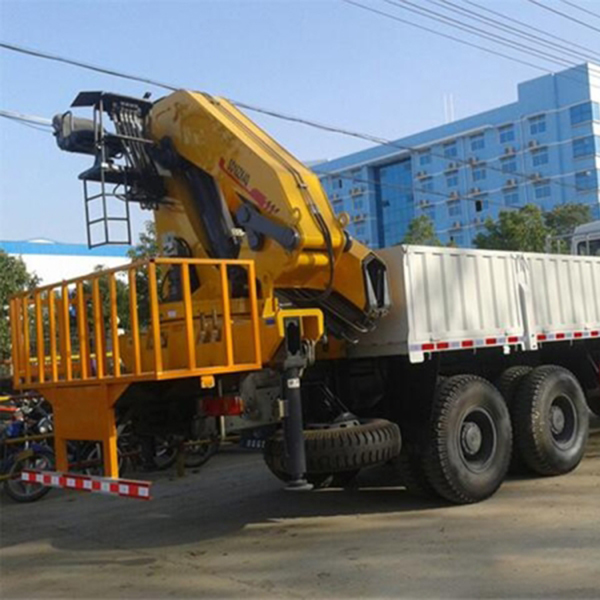

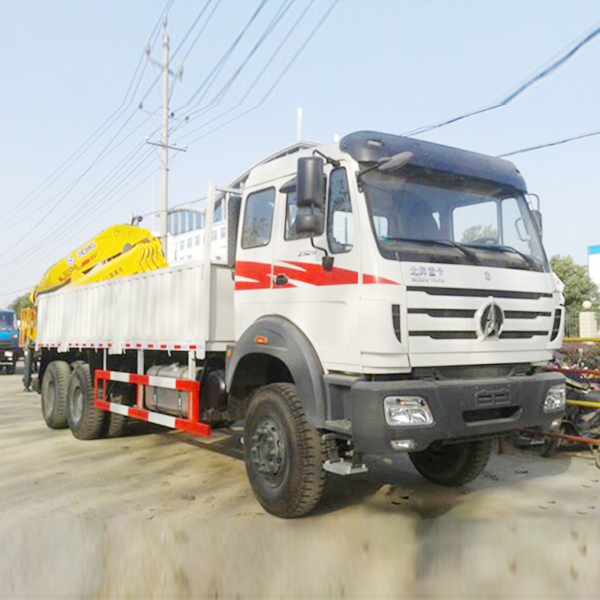

Beiben Cargo Truck Equipped with XCMG 16 Ton Knuckle Boom

Aviso de operação

1. O raio de trabalho no gráfico levou em consideração a deflexão do carregamento. Portanto, podemos calcular o peso permitido de carregamento por esse raio de trabalho real.

2. Quando o comprimento do boom estiver entre dois dados mostrados na tabela, você deve pegar os dados de peso de carregamento do raio de trabalho maior como um valor padrão.

3. Quando o boom do guindaste se estende por mais de 6,5m, as pernas devem se esticar completamente.

4. Quando o boom do guindaste é operado na frente da perna de suporte, o valor de peso de carga na tabela diminui para 25% ou menos.

5. A tabela à direita não considera a influência da deflexão do boom.

6. O peso máximo de carga total na mesa leva a perna em pé no solo sólido como uma condição nivelada e inclui o peso de gancho e polia (40kg).

7. Quando a liberação do solo dos produtos pesados for superior a 300 mm, não estique o braço ou fora. Mas pode esticar o cabo do guindaste.

ATENÇÃO: Esses dados da carga de elevação nominal são baseados na boa estabilidade do guindaste. Quando a estabilidade do guindaste for insuficiente, reduza o peso de levantamento adequadamente.
